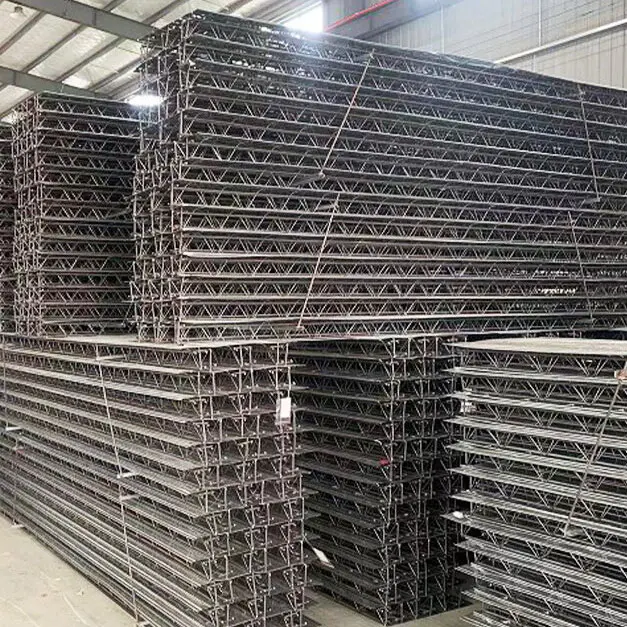

عرشه خرپای نوار فولادی

عرشه خرپا Bars Bars نسل جدیدی از عرشه های کف است که توسط مهندسان ساخت و ساز ساخته شده است. میله های فولادی موجود در عرشه کف با استفاده از تجهیزات جوشکاری ورق نیمه اتوماتیک در کارخانه به خرپای نوار فولادی پردازش می شوند تا ارتفاع بلند شده و ظرفیت تحمل عرشه کف را جایگزین کنند.

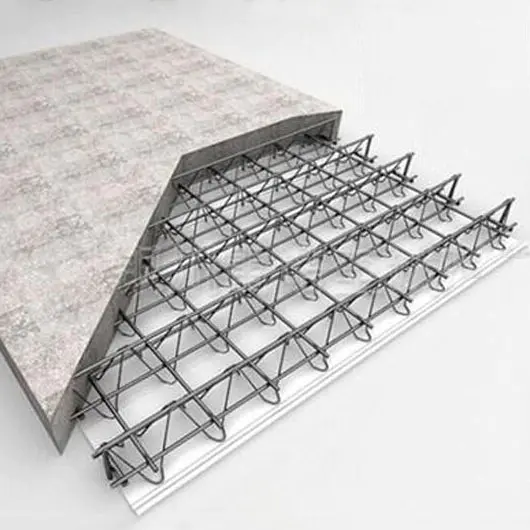

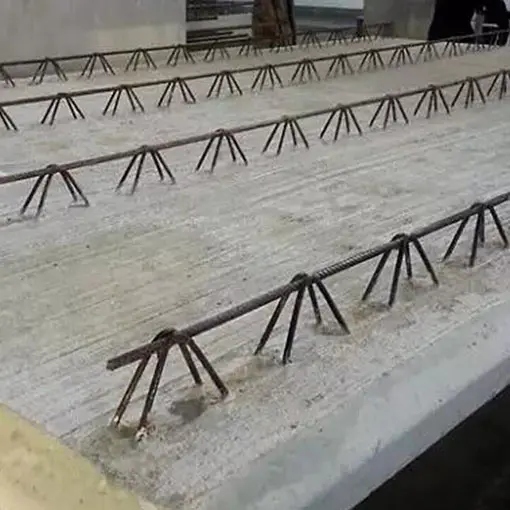

این سیستم میله های فولادی موجود در تخته کف بتونی را با الگوی ساخت و ساز ادغام می کند. در طی مراحل ساخت و ساز ، عرشه های خرپا میله های فولادی می توانند در برابر وزن بتن مرطوب روی دال کف و بار ساخت و ساز مقاومت کنند. در طول دوره استفاده ، میله های فولادی وتر بالا و پایین خرپا فولادی به همراه بتن به طور کلی کار می کنند تا در برابر بار استفاده مقاومت کنند.

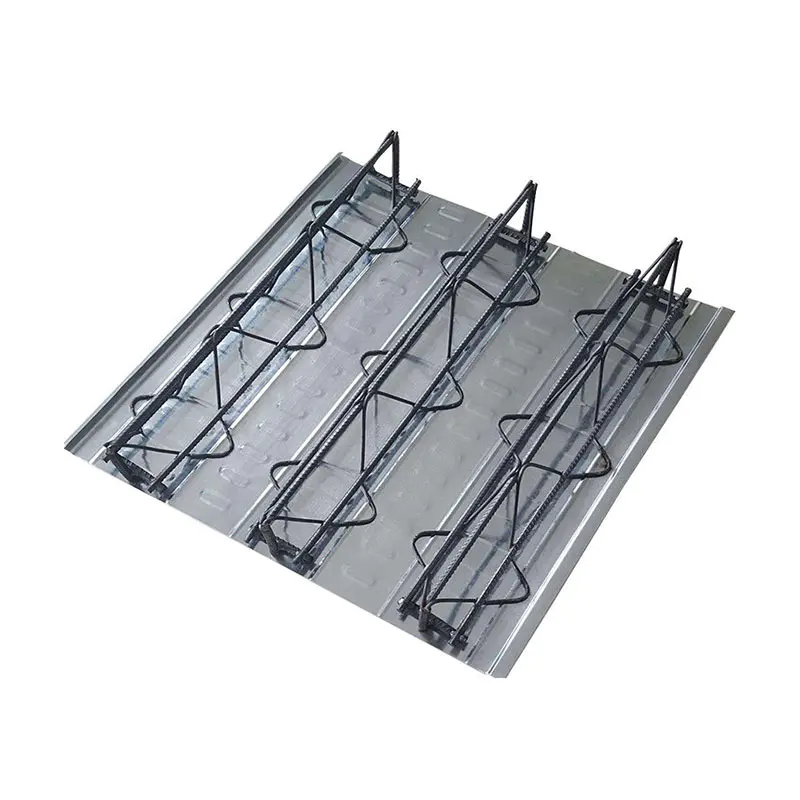

عرشه خرپایی میله های فولادی با اتصال خرپای فولادی و ورق پایین از طریق جوشکاری نقطه مقاومت شکل می گیرد. خرپای میله های فولادی از میله های فولادی ساخته شده است که با توجه به موقعیت متفاوت به عنوان وتر فوقانی ، وتر و میله های وب استفاده می شود. ورق پایین را می توان از صفحه فولادی گالوانیزه یا صفحه فولادی نورد سرد تهیه کرد.

ارتفاع

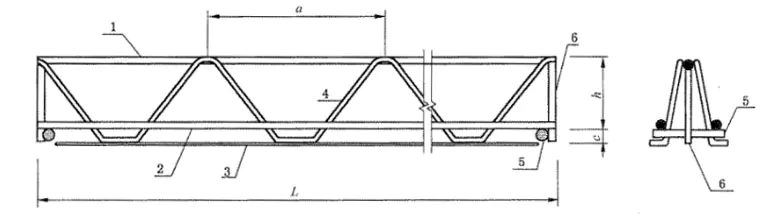

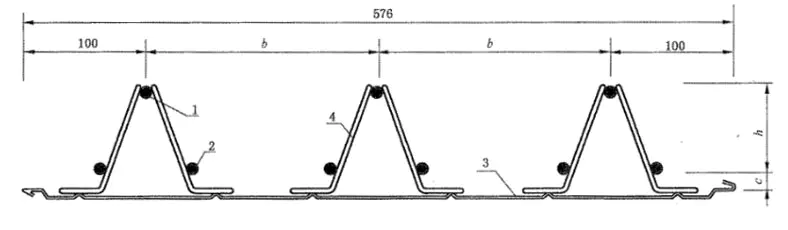

نمای بخش

1 、 وتر فوقانی ； 2 、 وتر پایین ；

3 、 ورق پایین ； 4 、 میله های وب ；

5 、 تقویت افقی پشتیبانی ； 6 、 میله های پشتیبانی عمودی.

L ： طول دال کف خرپای فولادی ، 12000 میلی متر ；

H ： ارتفاع خرپای فولادی ، 170 میلی متر 70

A ： فاصله بین بخش های خرپای فولادی ، 200 میلی متر ؛

B ： فاصله بین خرپا های نوار فولادی ، 188 میلی متر ؛

C ： ضخامت پوشش بتونی ، 15 میلی متر ؛

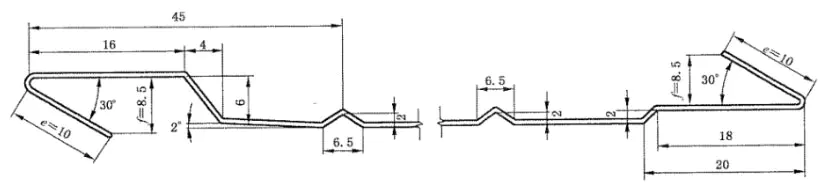

نمودار ورق پایین

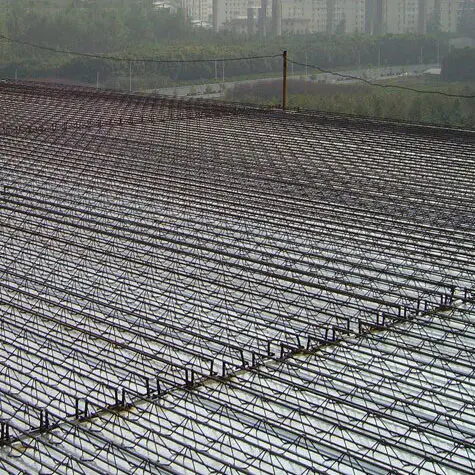

قبل از تخمگذار عرشه های خرپا میله های فلزی ، باید خط مرجع مطابق موقعیت شروع نشان داده شده در نقاشی تنظیم شود. هیئت مدیره اول باید با خط مرجع تراز شود و سایر تابلوها به صورت توالی نصب می شوند. اتصال تابلوها یک روش چفت را اتخاذ می کند ، و اتصال قلاب بین تخته ها باید محکم باشد تا اطمینان حاصل شود که در هنگام ریختن بتن نشتی وجود ندارد.
